Klik aan Klik uit modificatie

KaKu (PAR-1000)als potentiaalvrij contact!

Disclaimer:

The author of this web-site cannot be held responsible for any eventual damages as a consequence of using the information found on this web-site. The author has done his best to (cross)check and verify information presented on this web-site but, there is no liability to guarantee against any eventual damages caused by the user. The user/reader is fully responsible for any eventual damages caused by implementing or misusing information found on this web-site.

De stappen:

Open de PAR-1000 door de twee torx schroeven los te draaien. Verwijder nu de print uit de behuizing (de print wordt aan de zijkanten en onderkant geklemt door de behuizing).

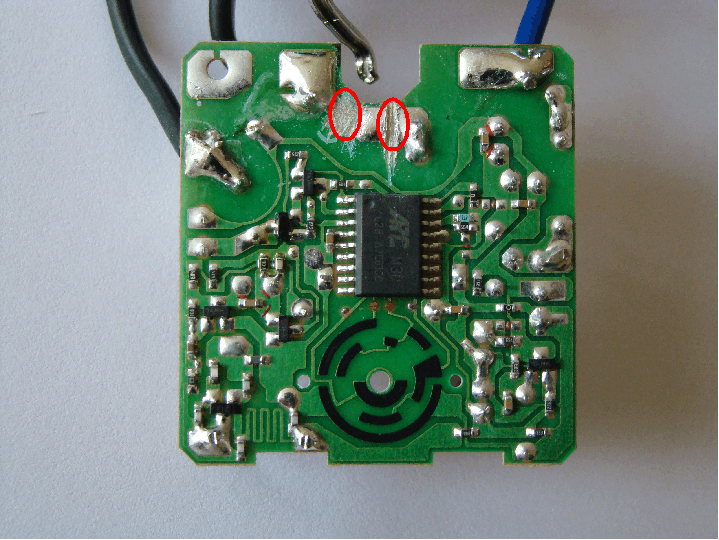

Op de print moeten twee onderbrekingen gemaakt worden:

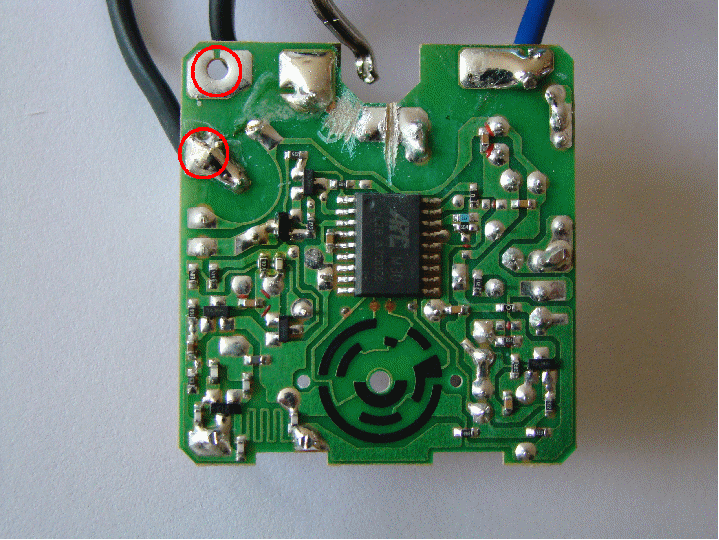

Desoldeer de zwarte (schakel)draad van de print en soldeer deze weer vast op het vrije punt:

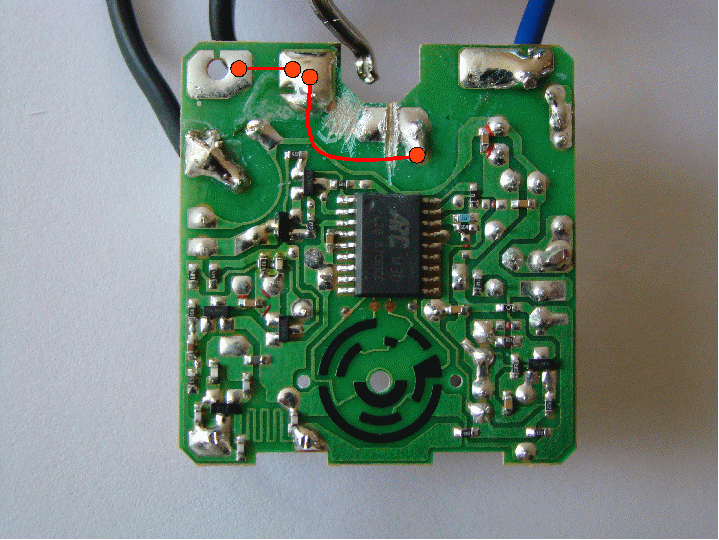

Maak de volgende doorverbindingen:

Als de kaku wordt bedient, schakelt het relais deze twee contacten gesloten (Normaly Open):

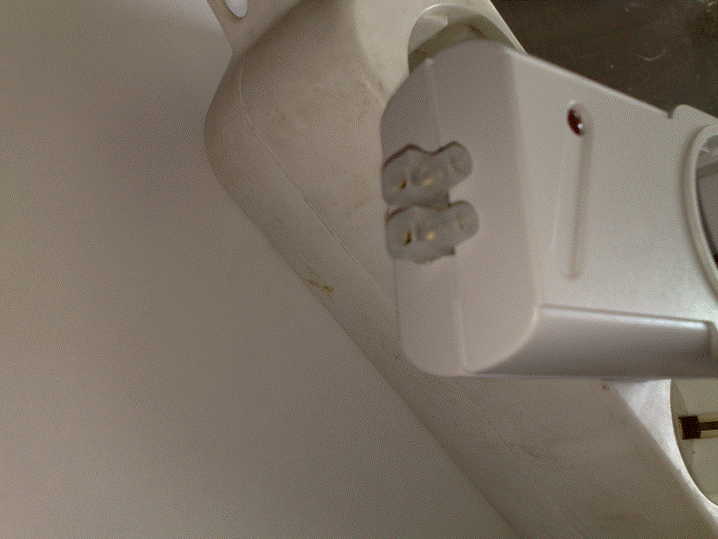

Ik heb er voor gekozen om deze aan de onderkant via een kroonsteen uit de unit te laten komen. Maar elke andere oplossing is natuurlijk ook prima:

Opmerking:

Door de doorverbinding met de twee zwarte draden kan de KaKu nu als doorsteek stekker gebruikt worden. Dus als de afstandsbediening bedient wordt schakelt alleen het relais de contacten van de externe verbruiker en dus niet de stekker in de KaKu unit, deze is nu immers altijd aan!

Let op dat de juiste diameter van de draden gekozen wordt (afhankelijk van de stroom verbuiker die je gaat schakelen => veel stroom is dikke draad weinig stroom is dunne draad), i.v.m. eventueel brand gevaar.

Tip:

Boor (een) gat(en) in de print om de draden naar de bovenkant van de print te laten lopen!

G.H. van de Groep, (30-10-2008)
